1

測試單元

數字示波器模塊：

信號發生器模塊：

直流穩壓電源模塊：

臺式萬用表模塊：

數字交流毫伏表模塊：

1

2

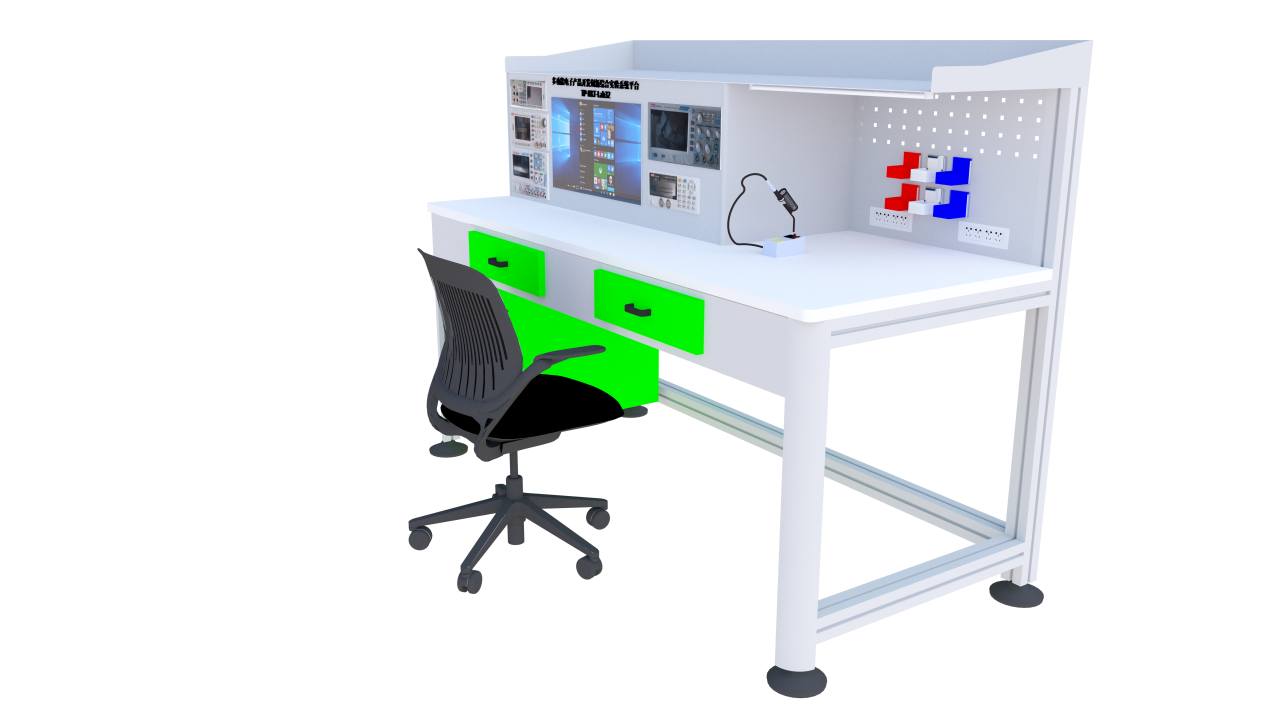

工作臺

1)采用雙層設計結構，整體尺寸：L180*W80*H140(cm)左右；

2)鋁型材尺寸：采用不低于60mm*60mm 工業鋁型材，表面氧化處理成本色；

3)層數：2層；

4)光源：該LED燈光帶有獨立控制開關；

5)臺面厚度：25mm± 2mm(三聚氰胺板材)封邊處理 ;

6）二層臺尺寸及臺面：H62*W50(cm)左右，優質冷軋鋼拼接；

7）焊接工作區：L55*W78(cm)左右；

8）臺面布局：左側為測試系統測量區域配置鍵盤抽屜，右側為操作焊接操作區域配置抽屜及安裝背板可掛工具；

9）測試系統儀表安裝方式：采用抽拉式固定，方便安裝及維護；

10）安全保護：接地保護，漏電保護（動作電流∠30ma）,過載保護（10A） 需提供不少于8位5孔220V/10A電源插座；

11）工具掛板：采用優質冷軋鋼，可滿足料盒、工具收納。

1

3

電烙鐵

熱風返修臺/無鉛接焊臺（配置至少2種以上烙鐵頭）。

1

4

手持工具

偏口鉗、剝線鉗、螺絲刀一字、螺絲刀十字、銼刀、美工刀、3M米尺、游標卡尺、小功率電鉆（配置5種鉆頭）、鑷子、吸錫器、20L拉桿箱 。

1

5

熱風槍

焊接、拆卸元器件（配置三種以上熱風頭）

1

6

熱熔膠槍

40W固定電路板、傳感器、外殼、電池等

1

7

焊接放大鏡

三合一（放大鏡、烙鐵架、輔助夾）

用于檢查電路板、導線及元器件的瑕疵。

1

8

輔助系統

Cpu:i5,內存8Gb,硬盤1T；。配置各種所需軟件。

1

9

顯示器

19寸。

1

10

物料盒1

抽屜柜放大一些的元器件

1

11

物料盒2

元件盒放小一些的貼片元器件

1

12

工具

吸水棉 55x55mm；焊錫0.8mm 180g；熱熔膠棒7mm；自封袋5號；工具箱（存放所有工具）；

1

13

配套開發模塊

★數模電套件：

數模電開發創新套件由虛擬儀表模塊、8個數電模塊、8個模電模塊及面包板周邊電路構成，可以滿足大學生數字電路和模擬電路做驗證性實驗和創新性實驗，配置了虛擬儀表模塊可以脫離真實物理測量?jī)x表方便與實驗結果的測量和觀測，學生隨時隨地的做實驗不再受到實驗條件的限制，只需要一臺筆記本就可以完成實驗。增加了面包板擴展模塊學生可以通過自行搭建電路來理解數模電典型實驗電路的現象。也可以通過給出的固定數模電模塊去驗證。兩種實驗方式更好的幫助學生去理解數模電的實驗及應用。數模套件采用了磁吸附供電，為了防止學生模塊放錯供電極，基板采用了不對稱磁柱及保護電路。物理儀表測量端口預留，方便于學生接入測量?jī)x表。

★單片機C51與SMT32嵌入式套件：

1. 采用開放式設計，集成STC15F2K61S2單片機和STM32F103RCT6嵌入式雙核心系統；

2. 所有輸入輸出引腳由插針引出，方便信號的測量和電路連接；

3. STC15F2K61S2單片機系統可直接進行ISP下載，自帶仿真功能；

4. STM32F103RCT6嵌入式系統可直接進行ISP下載，并設有JTAG/SWD接口，可連接外置的J-LINK、ST-LINK、DAP等仿真器；

5. 采用USB Type-C通信／供電接口，即插即用。板載自恢復保險絲、電源防反接電路，在確保供電可靠的情況下最大限度地保護電腦USB接口和外設取電的安全。

二、硬件配置

1. STC15F2K61S2單片機核心單元；

2. STM32F103RCT6嵌入式核心單元；

3. 8位發光二極管單元（邏輯電平輸出）；

4. 8位撥碼開關單元（邏輯電平輸入）；

5. 4位數碼管動態顯示單元；

6. 4行4列矩陣鍵盤掃描單元；

7. 由4片74HC595構成的LED16*16點陣顯示單元；

8. 1個無源蜂鳴器（可控制音階實現音樂的播放）；

9. 1個繼電器（常開／常閉）；

10. 1個步進電機接口；

11. 1個直流電機接口；

12. LCD1602字符型液晶顯示模塊；

13. DS1302實時時鐘單元；

14. DS18B20數字溫度傳感器單元；

15. 紅外接收單元；

16. AT24C02串行EEPROM存儲器單元；

17. PCF8591串行A/D、D/A轉換器單元；

18. 3路模擬量輸出單元（熱敏電阻、光敏電阻、可調電阻）；

19. 2.8寸TFT-LCD液晶模塊（帶觸摸屏）；

20. W25Q64 SPI FLASH單元；

21. 1個TF存儲卡座；

22. 1個NRF24L01無線通信擴展插座；

5V、3.3V電源引出接口。

智能小車模塊：

1、左右兩個車燈，模擬行車過車中的車燈狀態；

2、 獨立按鍵，練習按鍵輸入與中斷功能；

3、 無源蜂鳴器，學習音頻頻率的產生，模擬灑水車音樂；

4、四個電機驅動，實現PWM輸出與調速功能；

5、 循跡與避障功能，學習比較器電路，實現避障循跡功能；

6、無線遙控，學習無線傳輸理論，實現遙控功能；

7、基于STC89C52為主控的智能小車。

51單片機電子琴電路設計：

基于STC89C52RC單片機設計的簡易電子琴，單片機及外圍電路組成主控電路，8個按鍵組成控制電路，8個LED組成顯示電路，三極管和蜂鳴器組成驅動發聲電路。通過按下不同按鍵來控制蜂鳴器發出不同頻率的聲調，點亮對應的LED顯示，可以隨意彈奏任意音樂。

簡易星形呼吸燈設計：

使用三極管、電阻、電容以及LED燈制作一個簡易的心形流水燈設計案例。元件簡單，利用三極管導通與電容充放電原理實現LED閃爍功能，有極大的觀賞性。

簡易心形流水燈設計：

采用LM358運放及外圍電路構成的簡易星形呼吸燈，由20個LED排列成一個五角星形圖案，極具觀賞性。

聲控旋律燈設計：

該項目由兩個共射極三極管放大電路與5顆LED燈組成，它能通過麥克風咪頭將外界聲音轉化為電信號，在音樂環境下LED能隨著節奏閃爍，極具動感。電路設計簡單，適合電子愛好者新手學習。

2

14

配套管理軟件

★通過智能實驗教學管理系統可解決實驗室管理、教學過程的痛點，完善開放實驗室教學流程，減少實驗中復雜和繁瑣的普通授課環節，通過虛擬面板遠程實時指導，以及電子教室、電子報告等管理功能幫助老師提高教學質量、提升學生的學習興趣，方便進行開放實驗室的預約和管理，為實現信息化管理提供便捷服務。

1

15

桌椅

1）規格為1200（長）*750（深）*970（臺面高）；

2）支架采用30*50方管，柜體、擋板及前方側板為優質冷扎鋼板，課桌整體為鋼木結構,臺面桌面采用E1級三聚氰胺貼面膠合板；

3）柜體上部右側為儲物抽屜，左側為鍵盤抽屜，下部右側為單開門、左側是主機放置；

4）柜體上部背面有可拆卸面板，內部配備有安裝板（含插座、開關、網口等電子器件），預留有安裝空間；

椅子：

1）優質網布面料，防磨防污性好；

2）海綿：采用“東亞”或“寶龍”或“希泉”或同等檔次品牌阻燃泡棉,表面有一層保護面,可防氧化,防碎,通過壓縮永久變形測試達到A級標準；

3）椅架：采用鋼制金屬腳架，表面靜電防銹噴涂工藝；

4）儲物柜4個。

1
