一、數電/模電實驗

(1) 技術指標

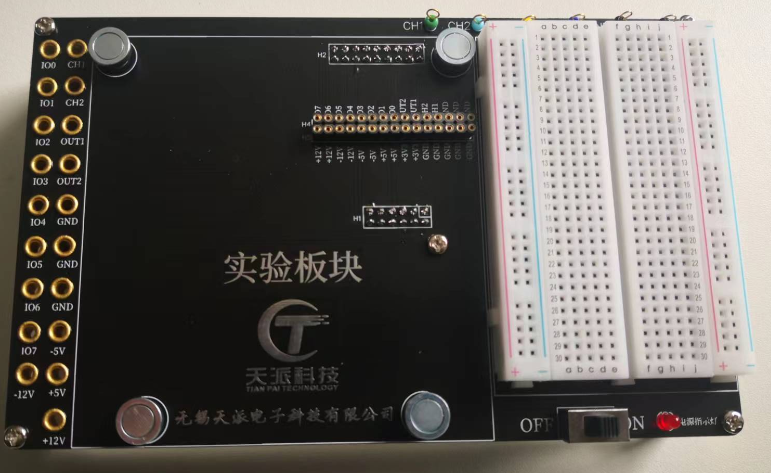

數電開發創新套件由虛擬儀表模塊主板1塊、8個數電模塊、8個模電模塊、元器件盒及面包板周邊電路構成，可以滿足大學生數字電路和模擬電路做驗證性實驗和創新性實驗，配置了虛擬儀表模塊可以脫離真實物理測量?jī)x表方便與實驗結果的測量和觀測，學生隨時隨地的做實驗不再受到實驗條件的限制，只需要一臺筆記本就可以完成實驗。增加了面包板擴展模塊學生可以通過自行搭建電路來理解數模電典型實驗電路的現象。也可以通過給出的固定數模電模塊去驗證。兩種實驗方式更好的幫助學生去理解數模電的實驗及應用。數模套件采用了磁吸附供電，為了防止學生模塊放錯供電極，基板采用了不對稱磁柱及保護電路。物理儀表測量端口預留，方便于學生接入測量?jī)x表。配置了虛擬儀表仿真軟件，安裝簡單。

1) 虛擬儀表模塊功能說明與簡要參數

①　信號發生器

功能介紹

信號發生器可以產生波形可設置（正弦波、方波、三角波），頻率、幅度、直流偏置可調的單通道信號，也可以產生直流偏置相等、互為差分信號（相位差180°）的雙通道信號。

相關參數

①輸出電壓范圍：-4~4V；

②最大輸出電流：10mA；

③輸出頻率：

a.正弦波：0Hz~10kHz，頻率步進 1Hz；

b.方 波：10Hz~1kHz，頻率步進<20Hz；

c.三角波：0Hz~1kHz，頻率步進<2Hz；

④衰減步進值：0.5dB。6

②　示波器

功能介紹

兩通道同步采樣示波器，顯示 C1、C2 的信號波形。

有關參數

① 輸入電壓范圍：-4.6~4.6V；

② 輸入通道數：兩通道；

③ 輸入信號頻率范圍：0Hz-10KHz；

④ 輸入阻抗：約 1 MΩ；

⑤ 衰減步進值：0.5dB。

③　邏輯分析儀

功能介紹

簡易邏輯分析儀提供四種基本功能：

①邏輯電平輸入：讀取指定引腳輸入電平；

②邏輯電平輸出：使指定引腳輸出指定的高低電平；

③時鐘輸出：使指定引腳輸出指定頻率的數字時鐘；

④獲取引腳 IO 狀態：獲取當前所有引腳（0-7）的輸入輸出狀態，同時用 LED 顯示各個引腳電平高低。

有關參數：

①邏輯電平：3.3V（兼容 TTL，CMOS 等電平）；

②時鐘：兩種方式：?jiǎn)尾竭\(yùn)行，連續運行；

③邏輯 IO 驅動能力：最大 15mA(VCC-0.6/VSS+0.6)。

④　電源

功能介紹

虛擬儀表模塊提供實驗中所需的幾種常用電源，包括+5V、-5V 和 3.3V7

有關參數

板上電源最大輸出電流：

①+5V 電源：350mA；

②-5V 電源：80mA；

③3.3V 電源：350mA。

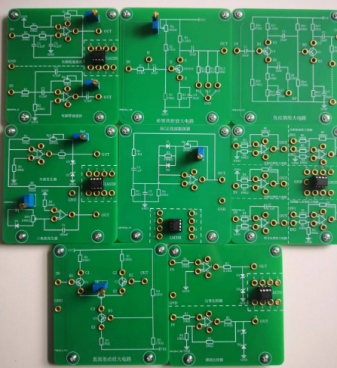

二、模電實驗：

1) 模電實驗一單管共射放大電路；

2) 模電實驗二負反饋放大電路；

3) 模電實驗三直流差動放大電路；

4) 模電實驗四集成運放組成的基本運算電路；

5) 模電實驗五有源濾波器；

6) 模電實驗六電壓比較器；

7) 模電實驗七波形發生器；

8) 模電實驗八RC正弦波振蕩器；

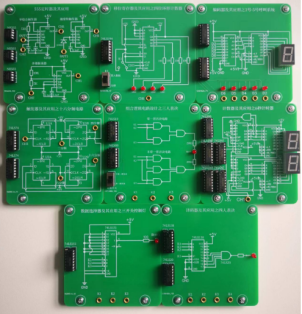

三、數電實驗：

1) 數電實驗一組合邏輯電路設計；

2) 數電實驗二編碼器及其應用；

3) 數電實驗三譯碼器及其應用；

4) 數電實驗四數據選擇器及其應用；

5) 數電實驗五觸發器及其應用；

6) 數電實驗六移位寄存器及其應用；

7) 數電實驗七計數器及其應用；

8) 數電實驗八555定時器及其應用；
