【產品特點】

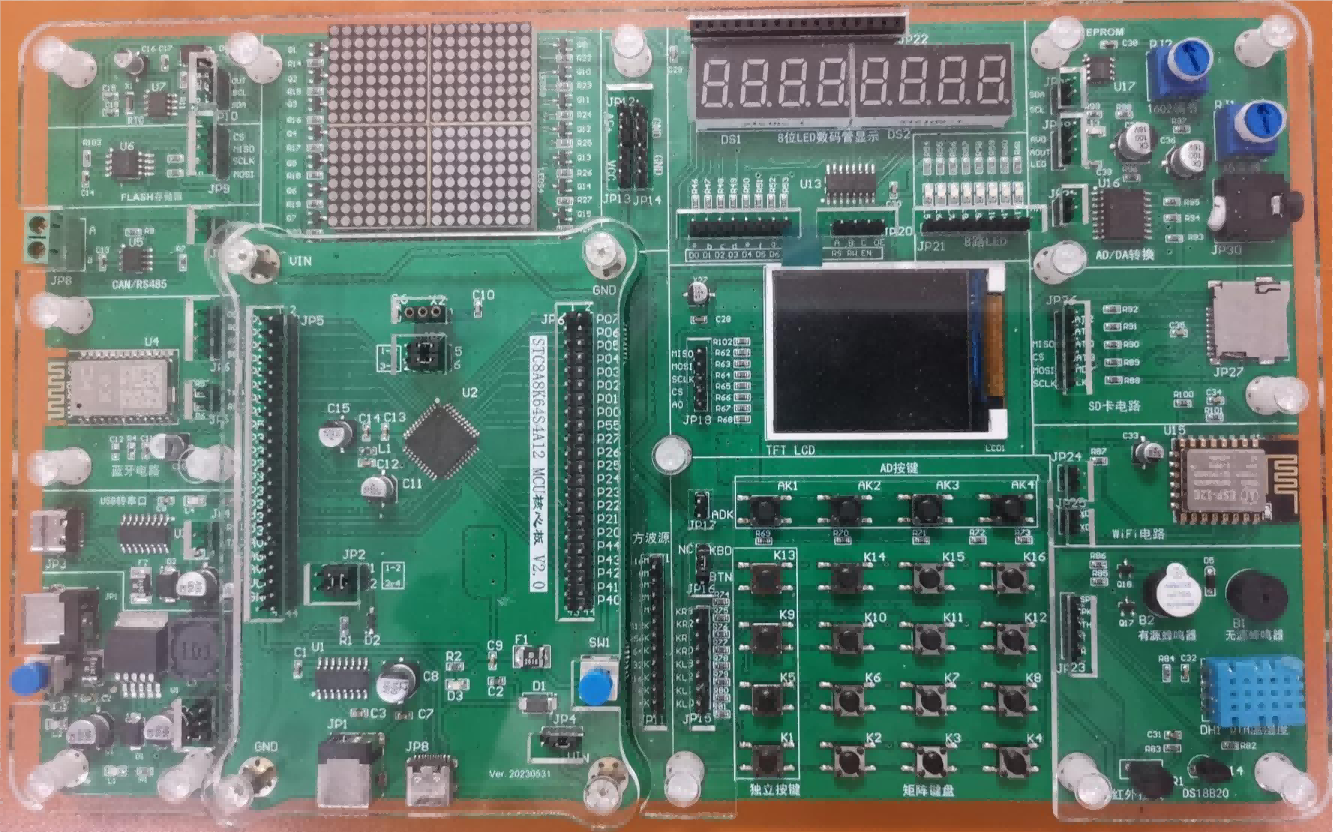

1、多功能單片機開發板采用系統底板和微處理器核心控制板分離的一種設計方式，系統底板和微處理器的所有引腳采用全開放的方式，方便用戶自由進行端口資源配置和選擇；

2、微處理器核心板標配為STC系列STC8H8K64U系列核心板、STM32G431Rx系列以及STM32F103Rx系列ARM單片機，根據用戶需求可以定制提供AVR、PIC、MSP430等系列單片機控制板硬件板以及相關應用資源；

3 系統底板資源；

（1）4個8x8LED點陣組成 16x16 LED點陣掃描顯示；

（2）2個四位一體 0.36寸數碼管，組成8位數碼管動態掃描顯示；

（3）8個貼片LED燈組成流水燈顯示；

（4）4個SN74HC595D組成的串入并出轉換（控制LED點陣）；

（5）多路方波發生器，可提供1.953125H-16.384MHz的方波輸出；

（6）1路3-8譯碼輸出電路（控制七段數碼管）；

（7）板載TFT液晶顯示128x64（SPI接口）；

（8）提供1602 LCD接口

（9）提供 4x4 的16個矩陣鍵盤、4個獨立鍵盤和4個 ADC鍵盤；

（10）提供 I2C接口PCF8591的AD/DA轉換電路；

（11）提供 I2C接口AT24Cxx E2PROM芯片

（12）提供1 路無源蜂鳴器和1路有源蜂鳴器輸出；

（13）板載 DS18B02 溫度傳感器、

（14）板載DTH 11溫濕度傳感器；

（15）板載紅外接收接口；

（16）板載超聲波傳感器接口；

（17）板載1路 PCF8563 RTC 實時時鐘；

（18）板載SPI接口的 W25Q16 FLASH存儲器(SPI)；

（19）板載TJA1050芯片，可實現 CAN 物理層驅動；

（20）板載SP3485芯片，可實現 485 物理層驅動；

（21）板載 CH340C 芯片，實現串口轉USB功能；

（22）板載 ESP2866 WiFi模塊，可實現WiFi無線通信功能；

（23）板載 HC-08 藍牙收發一體模塊，可實現藍牙通信；

（24）板載SD卡讀卡器

（25）支持外接9V電源（防反插設計） / USB Type-C 兩種供電方式

4.STC系列C51單片機板資源；

（1）板載STC系列最新的STC8H8K64U-45I-LQFP48單片機；

（2）板載MCP1541基準源芯片，為ADC轉換必需的參考電壓源；；

（3）提供外接晶振接口，方便在需要高精度時鐘電路應用中提供時鐘源；

（4）開放STC8H8K64U-45I-LQFP48的所有I/O端口；

（5）板載 CH340C 芯片，實現串口轉USB功能，支持下載；

（6）支持外接電源和USB Type-C 接口供電；

5.STM32系列ARM單片機資源：

（1）STM32核心板可以提供STM32G431Rxx系列、STM32F103R8T6系列（LQFP64引腳芯片）、STM32F405RGT6（LQFP64引腳芯片）核心板；

（2）支持SW仿真器接口和串口下載功能；

（3）開放STM32系列單片機的所有I/O端口；

（4）支持外接電源和USB Type-C 接口供電；

6.提供所有板載資源的測試實驗代碼和項目資源，源碼開放；

7.所有的模塊提供Altium Designer的3D實物模型，方便進行模型外殼設計；

8.系統底板與核心板均采用亞克力板進行保護，防止排針類接插件割傷使用者；
