產品概括：

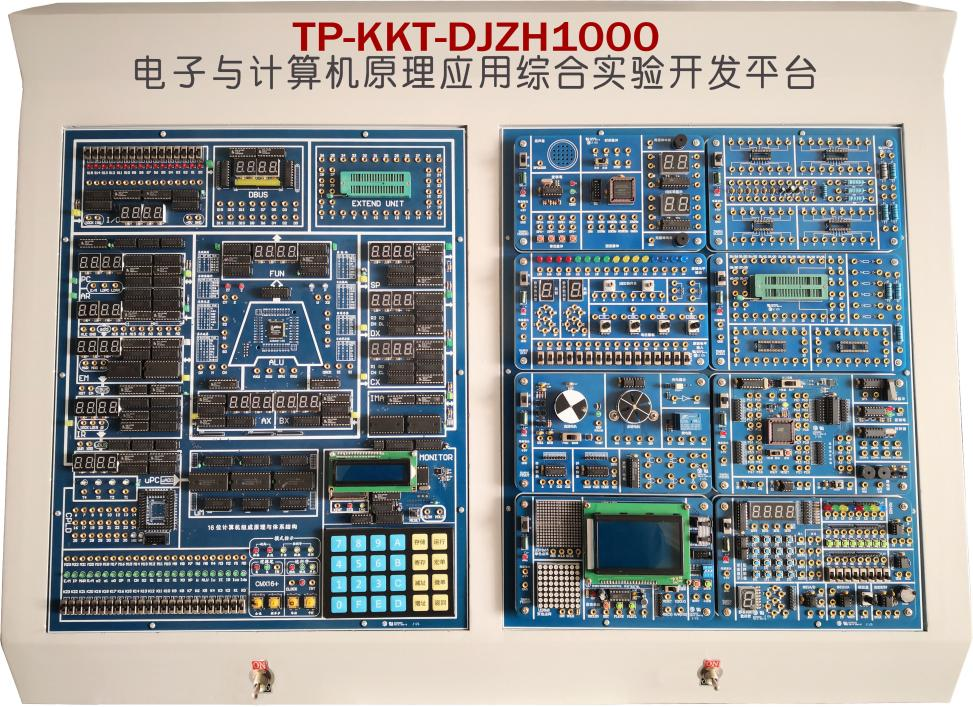

1）電子與計算機原理應用綜合實驗開發平臺建設，本實驗開發平臺涵蓋了計算機組成原理、數字邏輯電路、單片機接口技術的教學實驗及設計開發。設備整體采用主機與底柜分離的左右雙工位設計，一套設備可供兩個學生使用。

2）采用模塊化設計，提供模塊設計原理圖，所有接口開放。核心模塊具有可更換屬性；實驗部件具有良好的開放性，所有關鍵信號均已引出，為課程設計和二次開發提供了便利。

3）設備材質：采用優質1.0mm冷扎鋼板，焊接拼接而成。桌架金屬部分顏色氟碳噴涂為晨曦白，各零部件在涂敷前必須進行清洗、除油、除銹，并按照GB6807.86標準進行磷化處理；每道工序必須分槽處理，所用標準緊固件均須鍍鋅處理。鈑金件、機加件加工后應打磨毛刺，無裂紋及劃痕，所有焊接件應焊接牢固，焊痕光滑、平整。臺體自帶漏電保護系統，配備擴展插座。電腦主機放置柜體中間懸空設計，三節式抽屜帶鎖，推拉鍵盤。臺體自帶萬向輪，方便移動及放置（要求：預留走線孔方便走線（鼠標鍵盤線、電源接入、主機電源和信號線等），隱藏式，要求結構合理，架構穩固，走線科學，所有電源走線不外露。

4）實驗室覆蓋的課程:《計算機組成原理系統》、《單片機實驗》、《數電實驗》、《大學生創新課程》等課程實驗/課程設計等教學任務。

產品技術特點及實驗項目

一、計算機組成原理技術參數

1.系統字長16位，以計算機組成原理、計算機體系結構為基礎，綜合接口擴展，涉及EDA設計，知識面寬、適用范圍廣泛。系統對于“定長指令”僅從指令格式分類的角度舉例驗證，動態的體系結構徹底擺脫了非標準實驗環境下特定和虛構的不規范指令系統給模型計算機的教學實踐活動所帶來的束縛。

2.系統支持三種實驗電路構造方式，即實驗單元電路的硬布線連接方式、單元電路的微控制位連接方式和實驗電路“軟連線”方式。對于實驗單元電路的硬布線連接方式，可采用雙頭實驗導線從零開始在擴展區域逐一搭起一個實驗電路；對于各單元電路的微控制位連接，只需使用雙頭實驗導線在單元電路微控制位與控制信號之間對應連接，就可構造出實驗所需的部件控制電路；亦可使用可編程邏輯器件在線設計下載實驗電路，實現實驗電路的“軟接線”。系統采用多總線結構，分別是數據總線、指令總線、微總線。這種三者分離并行的總線結構，在取指周期可以并行完成操作數的存取，在當前指令結束后的首個微周期可直接進入下一條指令的取指操作，通過微總線形成電路解釋與執行的后續微址，因此指令總線與微總線的主要任務是預取指與后續微地址的預處理。

3.系統可加配CPLD模塊板，可進行流水線、RISC、重疊技術等模型計算機的實驗與設計。

4.系統可加配FPGA擴展板，具有20萬門大規模FPGA用于CPU模型的設計，16位64K的RAM用于存放用戶程序及數據。用戶可將設計好的CPU模型下載到FPGA，并將需要運行的程序下載到RAM，根據先易后難的實踐思路逐步完成16位機、32位機的設計。

二、數字電路技術參數

手動單脈沖電路2組：可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。

連續脈沖一組，輸出為TTL電平：1Hz、1KHz、10KHz、100KHz、1MHz；

高精度數字頻率計 , 測量范圍：0~50MHz，分辨率：1Hz

邏輯電平的輸入與顯示：

l 12位獨立邏輯電平開關：可輸出“0”、“1”電平（為正邏輯）。

l 12位由紅色LED及驅動電路組成的邏輯電平顯示電路。

數碼管顯示：

l 4位由八段LED數碼管組成的BCD碼譯碼顯示電路；

l 1位八段LED數碼管，引腳全部引出，用于數碼管實驗。

4路時序發生器及啟?？刂齐娐?。

8芯、14芯、16芯、20芯、28芯等圓孔插座21只，可滿足各種IC芯片

各阻值電位器4只。

元件區提供常用規格電阻電容30只，并提供兩組元件插座，可方便接插電阻，電容，二極管，三極管等元器件, 方便戶自由搭建電路。

三、單片機接口技術參數

自帶51仿真器，采用多MCU協處理架構，所有I/O向用戶完全開放，32個I/O可同時使用，不占用UART串口和T2定時器；用戶可切換選用系統晶振（11.0592MHz）或外部晶振（1~40MHz）；支持在線仿真和脫機運行；仿真器的監控固件由硬件鎖定，不易丟失，并具有自動修復功能，確保核心板仿真器的穩定運行。

具有虛擬示波器功能，可測量并顯示方波、鋸齒波、三角波、正弦波等實驗信號或外部信號，并可切換多檔采樣率。

具有集成數字頻率計功能，可測量50MHz以內的信號，分辨率為1Hz。
