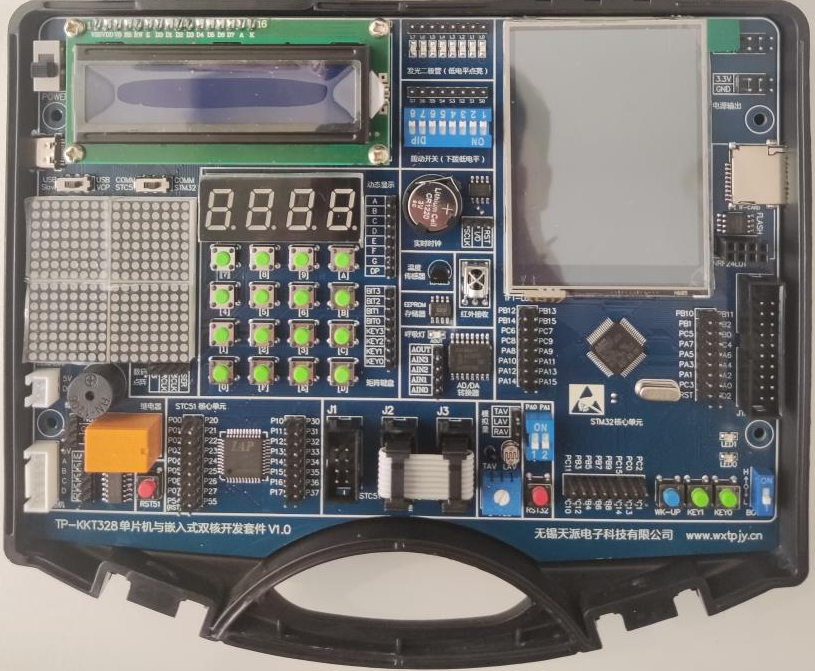

一、系統特點

1. 采用開放式設計，集成STC15F2K61S2單片機和STM32F103RCT6嵌入式雙核心系統；

2. 所有輸入輸出引腳由插針引出，方便信號的測量和電路連接；

3. STC15F2K61S2單片機系統可直接進行ISP下載，自帶仿真功能；

4. STM32F103RCT6嵌入式系統可直接進行ISP下載，并設有JTAG/SWD接口，可連接外置的J-LINK、ST-LINK、DAP等仿真器；

5. 采用USB Type-C通信／供電接口，即插即用。板載自恢復保險絲、電源防反接電路，在確保供電可靠的情況下最大限度地保護電腦USB接口和外設取電的安全。

二、硬件配置

1. STC15F2K61S2單片機核心單元；

2. STM32F103RCT6嵌入式核心單元；

3. 8位發光二極管單元（邏輯電平輸出）；

4. 8位撥碼開關單元（邏輯電平輸入）；

5. 4位數碼管動態顯示單元；

6. 4行4列矩陣鍵盤掃描單元；

7. 由4片74HC595構成的LED16*16點陣顯示單元；

8. 1個無源蜂鳴器（可控制音階實現音樂的播放）；

9. 1個繼電器（常開／常閉）；

10. 1個步進電機接口；

11. 1個直流電機接口；

12. LCD1602字符型液晶顯示模塊；

13. DS1302實時時鐘單元；

14. DS18B20數字溫度傳感器單元；

15. 紅外接收單元；

16. AT24C02串行EEPROM存儲器單元；

17. PCF8591串行A/D、D/A轉換器單元；

18. 3路模擬量輸出單元（熱敏電阻、光敏電阻、可調電阻）；

19. 2.8寸TFT-LCD液晶模塊（帶觸摸屏）；

20. W25Q64 SPI FLASH單元；

21. 1個TF存儲卡座；

22. 1個NRF24L01無線通信擴展插座；

23. 5V、3.3V電源引出接口。

三、軟件支持

1. KEIL C51/MDK集成開發環境；

2. STC-ISP下載工具；

3. FLY-MCU下載工具；

4. 串口調試助手；

5. 漢字和圖形取模工具等。
