輔助設備

產品分類：電子工藝實訓創新類系統設備

精密刻度標尺方便板材對位與精密裁剪，采用杠桿原理裁板省力輕便，采用特制合金刀片。

訂購熱線：0510-85131559　18260476976

產品詳情

1）精密裁板機
HW-C340 主要參數：
（1）特鋼長壽命刀刃，省力杠桿式設計，輕松切割各種厚板材；
（2）流線型的外觀和符合人體要程學的設計；
（3）配置水平對位功能，可以方便的切割固定形狀的PCB板；
（4）最大切割長度340mm，最大切割厚度3mm；
（5）具有對位和固定機標尺，精度更高，使用更方便；
（6）具有透明保護罩，既保證不會誤傷手指，又可以觀察切板質量。

2）精密裁板機
HW-C400產品用途：
進行覆銅板的快速裁剪
功能特
精密刻度標尺方便板材對位與精密裁剪，采用杠桿原理裁板省力輕便，采用特制合金刀片。
工藝流程
下料—對齊—壓板—裁剪
主要參數
1）特鋼長壽命刀刃，省力杠桿式設計，輕松切割各種厚板材
2）流線型的外觀和符合人體工程學的設計
3）配置水平對位工能，可以方便的切割固定形狀的pcb板
4）最大切割長度400mm，最大切割厚度3mm
5）具有對位和固定機標尺精度高，使用方便
6）具有透明保護罩，即保證不會誤傷手指，又可以觀察切板質量

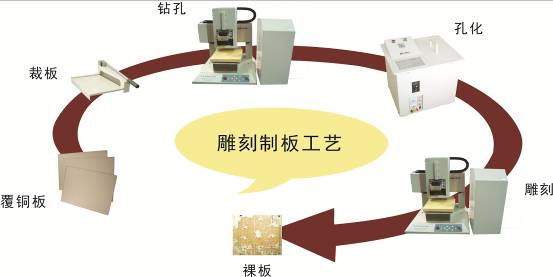

附件一：雕刻制板工藝流程：
先將覆銅板裁切成所需要的大小 ===>用雕刻機按照設計好的電路圖進行鉆孔 ===>采用沉銅電鍍系統在鉆好孔的孔壁上鍍銅 ===>對電鍍貫孔（孔金屬化）后的電路板進行頂層、底層雕刻===>裸板。

流程圖：

說明：
裸板是已經制作好線條、且已貫孔完畢，但沒有進行表面的鍍錫及阻焊處理的線路板。
對于焊接要求不是很高的線路板和元器件，裸板已經可以當作線路板進行焊接和調試。
